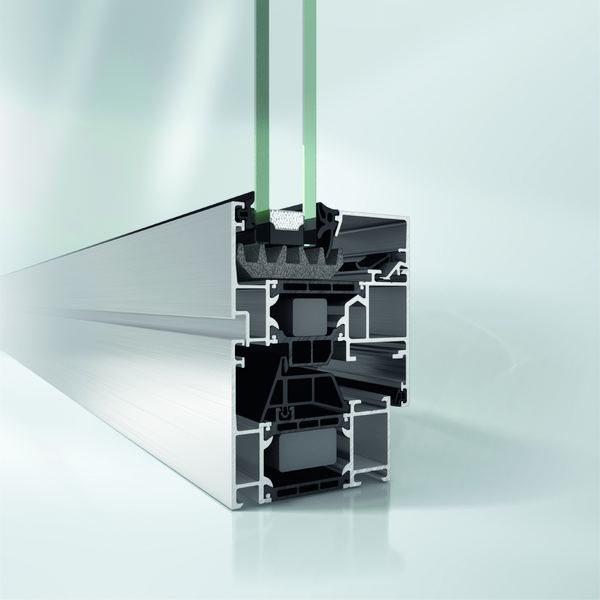

Alu Fenster – Profilsystem Schüco AWS 70.HI

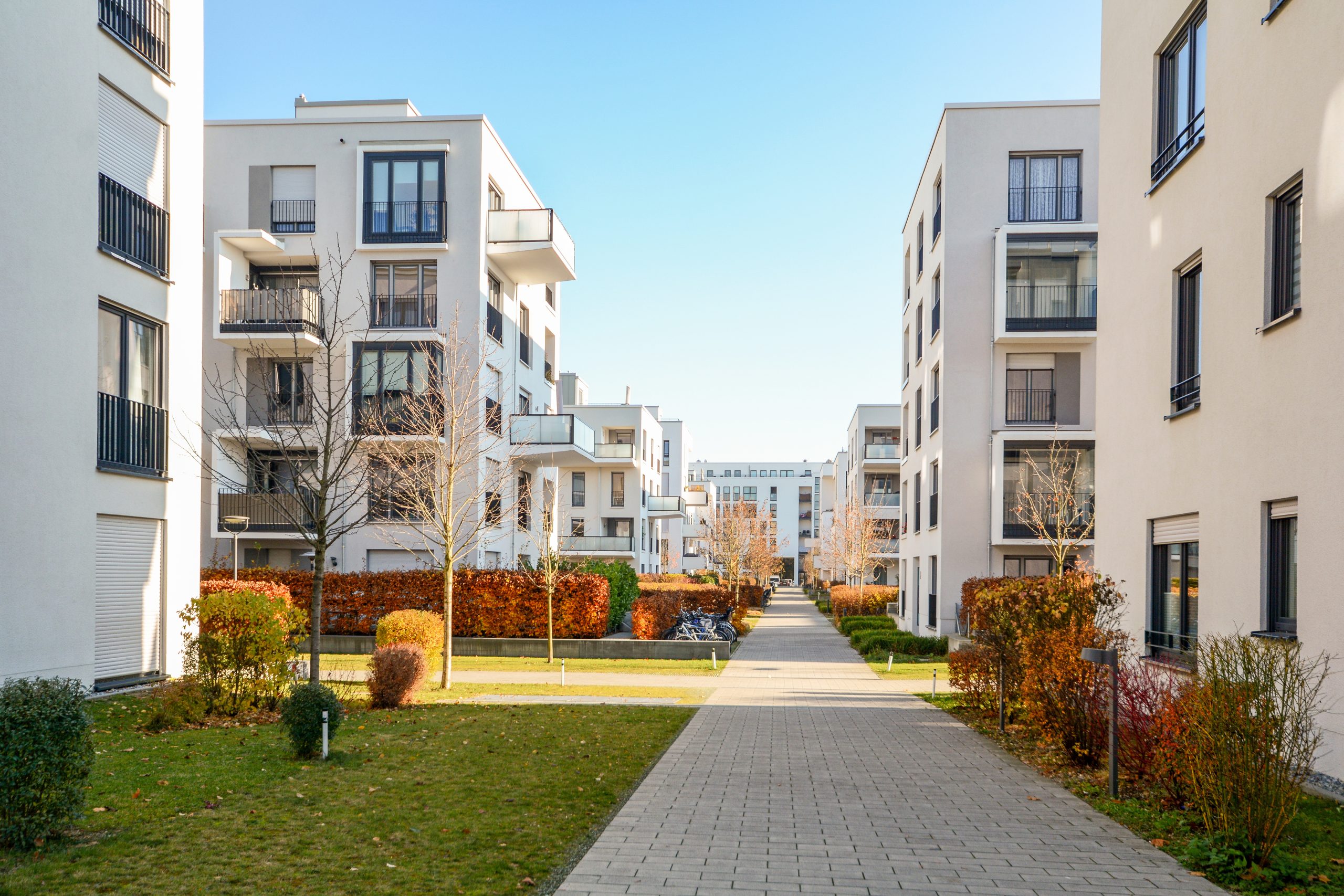

Erleben Sie das Alu Fenster AWS70.HI im Mehrfamilienhaus
Aluminium-Fenster Qualität auf höchstem Niveau
Unser Werk arbeitet als Zertifiziertes Unternehmen für das Wohl unserer Kunden. Damit Sie besonders lange Freude an Ihren neuen Alu-Fenstern haben, wird die Fertigung unserer Fenster und Türen von strengen Richtlinien begleitet. Regelmäßige Qualitätskontrollen und Prüfungen auf internationalem Niveau, sind fester Bestandteil unseres täglichen Produktionsablaufs. So arbeitet unser Qualitätsmanagement stets vorbildlich und auf dem technologisch neusten Stand. Die Prüfung unserer Produktion startet bereits beim Wareneingang unserer Rohstoffe.
Bei uns zählen nur echte Fakten: Unglaubliche Uw 1,0 W/m²K auf das Aluminium- Gesamtfenster nach Normberechnung DIN EN 10077-2! Alu Fenster und Haustüren auf neuestem technologischem Niveau, mit hoher Wärmedämmung!
Aluminium Fenster- und Haustürsysteme – Das Schüco AWS 70.HI und ADS 70.HI Alu Profilsystem.
Alle Widerstandsklassen sehen Sie im Video hier !
Systemeigenschaften
Das Schüco AWS 70.HI und ADS 70.HI Aluminium Fenster- und Haustürensystem bietet alles was von einem fortschrittlichen Alu Fenster System gefordert wird. Die Schüco Alu Fenster Systeme setzen immer wieder internationale Maßstäbe in Energieeinsparung, Sicherheit, Komfort und Design. Schüco Alu Fenster und Haustüren stehen zudem für Innovation, Qualität und Vielfalt. Durch die Konstruktionsmöglichkeiten und der hohen Kompatibilität zu anderen Schüco Aluminium Systemen, bietet diese Profilserie eine enorme Variantenvielfalt.
Häufiger Verwendungszweck
Das Schüco AWS 70.HI Alu Profilsystem beeindruckt durch hohe Stabilität, hoher Wärmedämmung und einer exzellenten Verarbeitung. Als klassisches Alu Profilsystem mit einer Einbautiefe von 70 mm, wird es heute überwiegend bei Aluminium Fenster und Türen im gewerblichen Bereich genutzt.
Konstruktionmöglichkeiten
Die Vielfalt dieses Aluminium Fenster und Türen Profilsystems ist enorm. Alle Konstruktionslösungen sind herstellbar- vom einfachen Flügelfenster bis meterlange Lichtbänder, die zudem in Pfosten/ Riegel Konstruktionen aus Aluminium eingebettet werden können. Die Fenster- und Türelemente sind so mit verschiedenen Flügelvarianten in allen gängigen Varianten als z.B. Stulpkonstruktion, Oberlichtelement oder mit serienübergreifender Eigenschaft zu anderen Alu Fenster Systemen herstellbar. -> Beispielkonstruktionen
Flügelvarianten
Jedes Fensterfeld im Element kann in der Öffnungsrichtung frei konfiguriert werden.
Glasarten
Standard:
– ISO 2-Fach Glas Ug 1,1 W/m²K – Aufbau : 4/16/4 mm
– ISO 3-Fach Glas Ug 0,6 W/m²K – Aufbau: 4/16/4/16/4 mm
Sicherheitsverglasung:
- ISO 2-fach oder 3-fach Verglasung Ug 1,1 W/m²K - P1A
- ISO 2-fach oder 3-fach Verglasung Ug 1,1 W/m²K - P2A
- ISO 2-fach oder 3-fach Verglasung Ug 1,1 W/m²K - P4A
- ISO 2-fach oder 3-fach Verglasung Ug 1,1 W/m²K - P5A
- ISO 2-fach oder 3-fach Verglasung Ug 1,1 W/m²K - P6B
- ISO 2-fach oder 3-fach Verglasung Ug 1,1 W/m²K - P7B
- ISO 2-fach oder 3-fach Verglasung Ug 1,1 W/m²K - P8B
Des Weiteren sind Sicherheitsverglasungen von FB2 und mehr möglich. Diese Art Verglasung dient zu zwecken, wie ein Eingriff mit einer 9mm Pistole und eventuell auch stärkeren Waffen. Sprechen Sie uns an!
Besonderes Merkmal: Alle Verglasungen sind mit warmer Kante Thermix TX.N ausgestattet!
Sonderverglasung
– VSG und ESG Verglasungen nach Vorgabe (z.B. RC1 – RC3).
– Absturzsichere Verglasung nach TRAV.
– Schalldämmglas für Luftschalldämmung von Rw 32dB bis Rw 50 dB.
Beschlagssystem
Der verdeckt liegende Schüco AvanTec SimplySmart Beschlag, ist eines der fortschrittlichsten Beschlagssysteme weltweit. Der Einsatz von Edelstahl gewährleistet eine hohe Korrosionsbeständigkeit. Der Beschlag kann in der Widerstandsklasse WK3 (RC3) ausgeführt werden. Mehr über Beschlag, Griff und Design erfahren?-> Hier klicken
Passender Sonnenschutz für Alu Fenster von Roma
Ob zum Einsatz in vorhandene Rollladenkästen im Neubau, in der Renovierung oder als ganzes Plug-&-Play System: Unsere Fenster- und Türelemente können beliebig mit unseren Rollladen Einzel-, Aufsatz- oder Vorbauelementen der Marke roma ausgestattet werden. Zum Einsatz kommen hochwertige Rollladenpanzer und Raffstorebehänge aus Aluminium Made in Germany, welche in verschiedenen Farbtönen verfügbar sind.
Bei unseren Komplettsystemen, richtet sich die Größe der Rollladen- und Raffstorekästen je nach Mauerwerk (Neubaukasten/ Aufsatzkasten) und Öffnungs- bzw. Fenstermaß. Unsere Technik errechnet das für den Einsatz optimale Ergebnis.
Die Bedienung der Rollladen und Raffstoren kann auf Wunsch elektrisch oder mechanisch erfolgen. Unsere umfassende Produktpalette bietet Einzel-, Funk-, oder Zentralsteuerung. Alle Sonnenschutzsysteme sind auch mit integriertem Fliegengitter erhältlich.
Profile
Genau wie sein Vorgänger, bietet das Schüco AWS / ADS 75.SI Aluminium Fenstersystem alle notwendigen Anschluss- und Erweiterungsmöglichkeiten. Zu den gängigen Erweiterungsprofilen gehören Fensterbankanschlüsse, Eckpfosten mit thermischer Trennung, Blendrahmenverbreiterungen oder Basis- sowie Einstandsprofile für den Neubau. Unsere Techniker helfen Ihnen gerne mit den benötigten Anschlussprofilen weiter. Generell werden im Angebotsstatus bereits benötigte Profile von unserer Technik ermittelt und mit Ihnen abgestimmt.
Prospekt
Aluminium Fenster Prospekt hier downloaden.
Querschnitte Alu System AWS / ADS 70.HI:
Blendrahmen
Stulp
Festfeld
Eckpfosten
Systemkompatibilität
Schüco AWS 70.HI Fenster- und Türelemente können durch Kopplungsprofile, mit anderen Schüco Aluminiumelementen zusammengeführt oder in Pfosten- Riegel Konstruktionen eingebettet werden.
Technisches Datenblatt
Rahmensystem
Schüco AWS 70.HI
inkl. Polyamid/ Polythermid Isolierstegen
Optimierte Mitteldichtung mit Fahne
Vulkanisierte Eckdichtung
Systemmaße
Grundbautiefe Rahmen: 70 mm
Glasstärke: 20 – 50 mm
Ansichtsbreite Blendrahmen: 44 / 69 (Standard)
Ansichtsbreite Flügelprofil: 56 / 41 (Standard)
Wetterschutz
Luftdurchlässigkeit nach EN 12207 Klasse 4
Schlagregendichtheit nach EN 12208 Klasse 9a
Windlast C5/B5
Wärmedämmwerte
Normfenster DIN EN 10077-2 mit 3-Fach Verglasung
Fensterrahmen Uf 1,3 W/m²K
Fensterglas Ug 0,6 W/m²K – PSI Glasrand 0,045
Gesamtfenster Uw 0,90 W/m²K
Standardverglasung
2- Fach Isolierverglasung- Aufbau: 4/16/4 mit Top N+ / low energy (Ug 1,1 W/m²K)
3- Fach Isolierverglasung- Aufbau 4/16/4/16/4 mit Top N+ / low energy (Ug 0,6 W/m²K)
Sonderverglasung
Sicherheitsglas: ESG, VSG oder TRAV für Absturzsicherung oder Einbruchshemmung
Schallschutzglas: Als Verbundglas zur Reduzierung des db
Sonnenschutzglas: Stop-Sol mit Farbbeschichtung
Farbglas: Top N+ oder Planibel Verglasung mit Farbton als dekorative Lösung
Einbruchshemmung
2 Sicherheitsverriegelungen – Standard
RC1 / RC2 / RC3 – optional
Beschlag
Schüco AvanTec SimplySmart Beschlag (verdeckt liegender Beschlag im Flügel)
Rollen-Pilzbolzen mit integrierter Höhenverstellung, 2-Punkt-Sicherheitsverschluss, umlaufende Rollenbolzen, Flügelheber
Oberflächen
Pulverbeschichtet, Eloxiert, Foliendekor
Farben
Standard: Alu Fenster Weiß
Optional: alle RAL Farben, E6/EV1 (Eloxal) oder Holzdekor
