Alu Fenster – Profilsystem Schüco AWS 75.BS.SI
Das Aluminium Fenster mit verdecktem Flügel im exclusiven Einsatz
Aluminium Fenster als Blocksystem mit verdecktem Flügel
Das Alu Fenster mit verdecktem Flügel und höchster Wärmedämmung! Aluminium Fenster auf höchstem Niveau – Das Schüco AWS 75 BS.SI Blockfenster. Durch seinen verdeckten Flügel von aussen verleiht das Fenster eine harmonische und elegante Ansicht und sieht einem nicht zu öffnen Fenster sehr ähnlich. Dennoch lässt sich dieses Alu Fenster auch öffnen.
Alle Widerstandsklassen sehen Sie im Video hier !
Systemeigenschaften
Das Schüco AWS 75 BS.SI Blockfenster bietet, alles was man von einem der besten Blockfenstersysteme der Welt erwarten soll. Neben der robusten Konstruktion, Verarbeitungsgenauigkeit sowie Leichtgängigkeit bietet dieses Blockfenster eine hervorragende Wärmedämmung. Blockfenster aus Aluminium, sind durch Ihre verdeckten Flügel besonders zum Einsatz in vorhandene Fassadensysteme geeignet. Auch als Element mit besonders schmaler Ansichtsbreite ist dieses System hervorragend geeignet. In Verbindung mit unserer 3-Fach Verglasung und des standardmäßigen Einsatzes von Thermix Abstandhalter im Isolierglas, beeindruckt die Gesamtkonstruktion mit Dämmwerten die noch heute übliche Kunststoffenster überlegen ist. Höchster Komfort ohne Verzicht!
Häufiger Verwendungszweck
Das Schüco AWS 75 BS.SI Aluminium Profilsystem beeindruckt neben der hohe Stabilität und Witterungsbeständigkeit mit sensationellen Dämmwerten. Als fortschrittliches Profilsystem das jedes Bauwerk aufwertet, ist es mit seiner geringen Bautiefe von nur 75 mm im modernen Privatbau oder im gewerblich genutzten Bereich ideal im Einsatz. Blockfenster eignen sich besonders zum Einsatz in vorhandene Pfosten/ Riegel Konstruktionen oder als Element mit besonders schmaler Ansichtsbreite von außen.
Konstruktionmöglichkeiten
Die Vielfalt dieses Aluminium Fenster und Türen Profilsystems ist enorm. Alle Konstruktionslösungen sind herstellbar- vom einfachen Flügelfenster bis meterlange Lichtbänder, die zudem in Pfosten/ Riegel Konstruktionen aus Aluminium eingebettet werden können. Die Fenster- und Türelemente sind so mit verschiedenen Flügelvarianten in allen gängigen Varianten als z.B. Stulpkonstruktion, Oberlichtelement oder mit serienübergreifender Eigenschaft zu anderen Alu Fenster Systemen herstellbar. > Beispielkonstruktionen
Flügelvarianten
Jedes Fensterfeld im Element kann in der Öffnungsrichtung frei konfiguriert werden.
Glasarten
Standard:
– ISO 2-Fach Glas Ug 1,1 W/m²K – Glasaufbau : 4/16SZR/4 mm
– ISO 3-Fach Glas Ug 0,6 W/m²K – Glasaufbau: 4/16SZR/4/16SZR/4 mm
Sicherheitsverglasung:
- ISO 2-fach oder 3-fach Verglasung Ug 1,1 W/m²K - P1A
- ISO 2-fach oder 3-fach Verglasung Ug 1,1 W/m²K - P2A
- ISO 2-fach oder 3-fach Verglasung Ug 1,1 W/m²K - P4A
- ISO 2-fach oder 3-fach Verglasung Ug 1,1 W/m²K - P5A
- ISO 2-fach oder 3-fach Verglasung Ug 1,1 W/m²K - P6B
- ISO 2-fach oder 3-fach Verglasung Ug 1,1 W/m²K - P7B
- ISO 2-fach oder 3-fach Verglasung Ug 1,1 W/m²K - P8B
Des Weiteren sind Sicherheitsverglasungen von FB2 und mehr möglich. Diese Art Verglasung dient zu zwecken, wie ein Eingriff mit einer 9mm Pistole und eventuell auch stärkeren Waffen. Sprechen Sie uns an!
Besonderes Merkmal: Alle Verglasungen sind mit warmer Kante Thermix TX.N ausgestattet!
Sonderverglasung
– VSG und ESG Verglasungen nach Vorgabe (z.B. RC1 – RC4 und weitere).
– Absturzsichere Verglasung nach TRAV.
– Schalldämmglas für Luftschalldämmung bis Rw 48 dB.
Beschlagssystem
Der verdeckt liegende Schüco AvanTec SimplySmart Beschlag, ist eines der fortschrittlichsten Beschlagssysteme weltweit. Der Einsatz von Edelstahl gewährleistet eine hohe Korrosionsbeständigkeit. Der Beschlag kann beim Alu Fenster AWS75.BS.SI bis zur Widerstandsklasse RC2 ausgeführt werden. Mehr über Beschlag, Griff und Design erfahren?-> Hier klicken
Fenstergriff
Der optisch ansprechende und zeitlose Designgriff von Schüco, ist passend zum Beschlagsystem ausgelegt. Vielseitige Funktionalität, klares Design und optische Ästhetik runden das Gesamtbild der hochwertigen Alu Fenster undHaustüren ab. Wahlweise in Weiß oder Aluminium eloxiert. Mehr über Beschlag, Griff und Design erfahren? -> Hier klicken
Passender Sonnenschutz für Alu Fenster von Roma
Ob zum Einsatz in vorhandene Rollladenkästen im Neubau, in der Renovierung oder als ganzes Plug-&-Play System: Unsere Fenster- und Türelemente können beliebig mit unseren Rollladen Einzel-, Aufsatz- oder Vorbauelementen der Marke roma ausgestattet werden. Zum Einsatz kommen hochwertige Rollladenpanzer und Raffstorebehänge aus Aluminium Made in Germany, welche in verschiedenen Farbtönen verfügbar sind.
Bei unseren Komplettsystemen, richtet sich die Größe der Rollladen- und Raffstorekästen je nach Mauerwerk (Neubaukasten/ Aufsatzkasten) und Öffnungs- bzw. Fenstermaß. Unsere Technik errechnet das für den Einsatz optimale Ergebnis.
Die Bedienung der Rollladen und Raffstoren kann auf Wunsch elektrisch oder mechanisch erfolgen. Unsere umfassende Produktpalette bietet Einzel-, Funk-, oder Zentralsteuerung. Alle Sonnenschutzsysteme sind auch mit integriertem Fliegengitter erhältlich.
Profile
Genau wie sein Vorgänger, bietet das Schüco AWS 75 BS.SI Aluminium Fenstersystem alle notwendigen Anschluss- und Erweiterungsmöglichkeiten. Zu den gängigen Erweiterungsprofilen gehören Fensterbankanschlüsse, Eckpfosten mit thermischer Trennung, Blenrahmenverbreiterungen oder Basis- sowie Einstandsprofile für den Neubau. Unsere Techniker helfen Ihnen gerne mit den benötigten Anschlussprofilen weiter. Generell werden im Angebotsstatus bereits benötigte Profile von unserer Technik ermittelt und mit Ihnen abgestimmt.
Prospekt
Aluminium Fenster Prospekt hier downloaden.
Querschnitt Profilbeispiel eines Alu Fenster AWS75.BS.SI

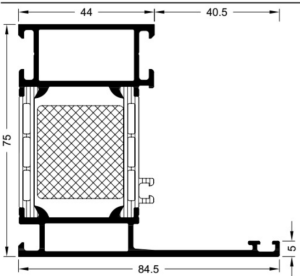

Blendrahmen

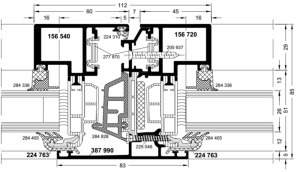

Stulp

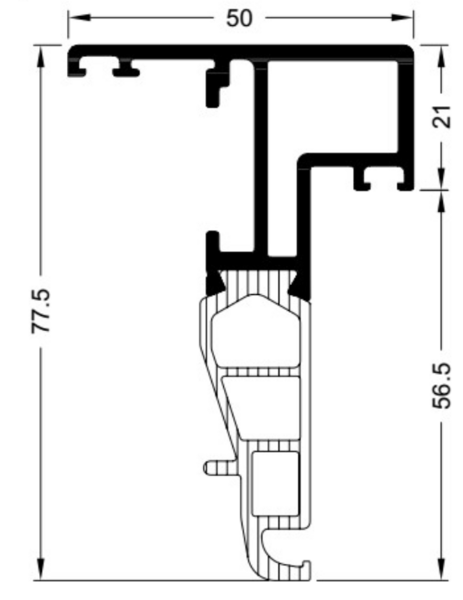

Flügel
Systemkompatibilität
Schüco AWS 75 BS.SI Fenster- und Türelemente können durch Kopplungsprofile, mit anderen Schüco Aluminiumelementen zusammengeführt oder mit idealer Ansicht in Pfosten- Riegel Konstruktionen eingebettet werden.
Technisches Datenblatt
Rahmensystem
Schüco AWS 75 BS.SI
inkl. Polyamid/ Polythermid Isolierstegen
Optimierte Mitteldichtung mit Fahne
Vulkanisierte Eckdichtung
Systemmaße
Grundbautiefe Rahmen: 75 mm mm
Glasstärke: 20 – 44 mm
Wetterschutz
Luftdurchlässigkeit nach EN 12207 Klasse 4
Schlagregendichtheit nach EN 12208 Klasse 9a
Windlast C5/B5
Wärmedämmwerte
Normfenster DIN EN 10077-2 mit 3-Fach Verglasung
Fensterrahmen Uf 1,3 W/m²K
Fensterglas Ug 0,6 W/m²K – PSI Glasrand 0,045
Gesamtfenster Uw 0,90 W/m²K
Sonderverglasung
Sicherheitsglas: ESG, VSG oder TRAV für Absturzsicherung oder Einbruchshemmung
Schallschutzglas: Als Verbundglas zur Reduzierung des db
Sonnenschutzglas: Stop-Sol mit Farbbeschichtung
Farbglas: Top N+ oder Planibel Verglasung mit Farbton als dekorative Lösung
Einbruchshemmung
2 Sicherheitsverriegelungen – Standard
RC1 / RC2 / RC3 – optional
Beschlag
Schüco AvanTec SimplySmart Beschlag (verdeckt liegender Beschlag im Flügel)
Rollen-Pilzbolzen mit integrierter Höhenverstellung, 2-Punkt-Sicherheitsverschluss, umlaufende Rollenbolzen, Flügelheber
Oberflächen
Pulverbeschichtet, Eloxiert, Foliendekor
Farben
Standard: Alu Fenster Weiß
Optional: alle RAL Farben, E6/EV1 (Eloxal) oder Holzdekor
